SERPADOK™ CAD ENGINE // SP-KB-DK-70-110 KÜÇÜKBAŞ DİKME DİREĞİ • 1:1 ÖLÇEKh: 1100 mm150x150x8 mm Flanş70x70x2.5 mm KÜÇÜKBAŞ PİMLİ TAŞIYICI DİKME DİREĞİ4 YÖNLÜ PİM GEÇME HALKALARI • TS EN ISO 1461
CAD Çizim Ölçeği: 1:1 Birebir İmalat Verisi TS EN ISO 1461 (80-100 µm)
KOD: SP-KB-DK-70-110 Poz: 15.165.1001 TKDK & IPARD III

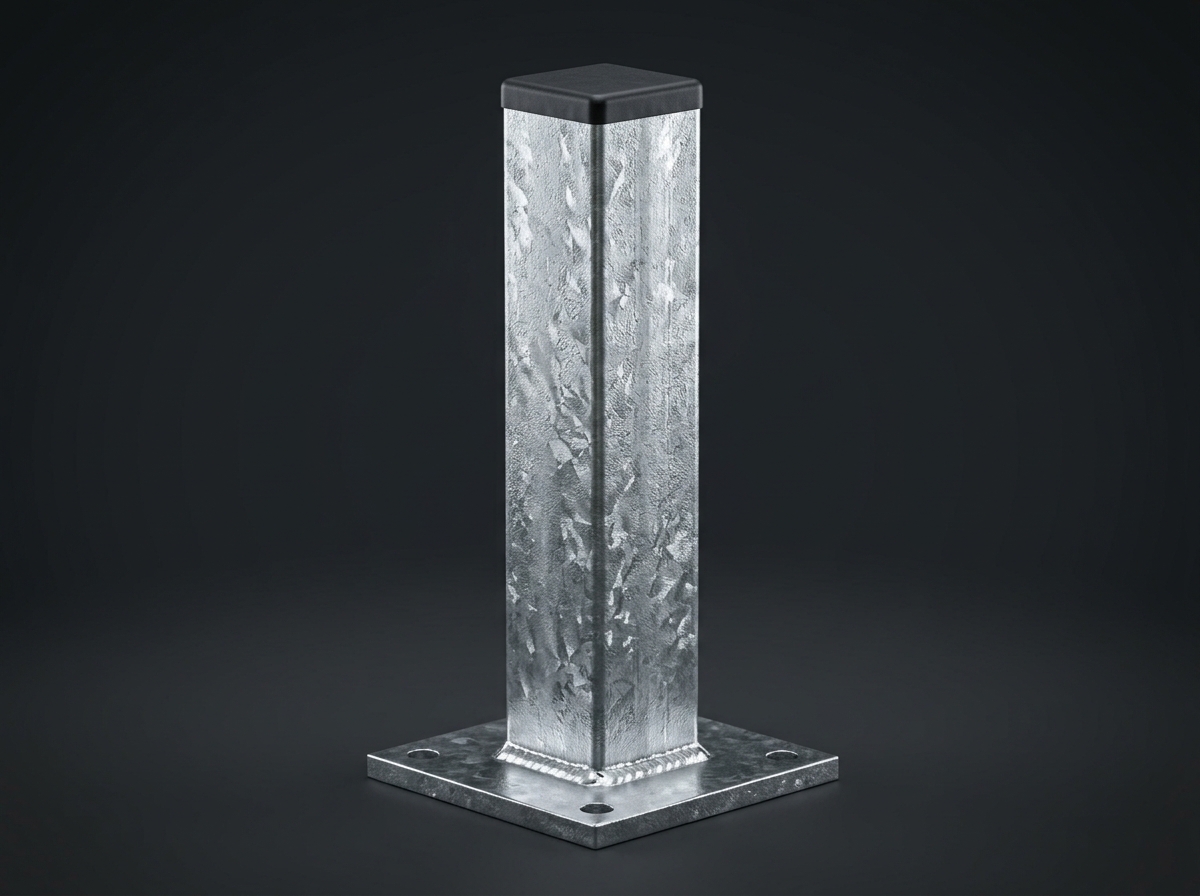

70x70x2.5 mm Küçükbaş Flanşlı / Pimli Taşıyıcı Dikme Direği

★★★★★ 4.9 (48+ Çiftlik Onaylı)
•
Doğrudan Üretici Fabrika Satışı (CFY Mühendislik)
Fabrika Liste Fiyatı
3.000 TL + KDV (Adet)
Stokta Hazır 24-48 Saatte Ambar / Tır Sevk
🛡️ 10 Yıl Garanti
⚡ %0 Kaynak
🏛️ TKDK Uyumlu
📐 Ücretsiz BOM
⚖️ Yasal Uyarı & Fiyat Koşulları: Fiyatlarımız fabrika teslimi (Ex-Works Konya) ve KDV hariçtir. Çelik ve sıcak galvaniz hammadde piyasasına göre değişebilir; kesin bağlayıcı tutar resmi kaşeli proforma faturamız ile sunulur. Fiyat Politikası →

📌 Ürün Özeti & Öne Çıkan Özellikler

Ölçü / Ebat: 70x70x2.5 mm Profil, h:110 cm
Profil Tipi: 70x70x2.5 mm Kutu Profil + 150x150x8 mm Flanş + Pim Yuvaları
Kaplama: TS EN ISO 1461 (80-100 µm)
Montaj: Kaynaksız & Cıvatalı
  • ✓ Dört yöne pimli panel veya kapı bağlama halkaları
  • ✓ 150x150x8 mm taban flanşı ile M12 dübelleme
🤖 Yapay Zeka & Google Özeti: SerPadok AI Context

Küçükbaş ağıllarında sabit hat oluşturmak veya kapıları asmak için taban flanşlı ve 4 yönlü pim geçme halkalı taşıyıcı dikme.

WhatsApp ile Proforma İste Tüm Ahırı Hesapla
MÜHENDİSLİK VERİ TABANI TS EN ISO 1461 ONAYLI TKDK TEDBİR 101

Detaylı Teknik Spesifikasyonlar & Şartname Verileri

Aşağıdaki veriler imalat toleransları, malzeme metalurjisi, sıcak galvaniz mikron kalınlığı ve resmi kamu/TKDK şartnamelerine birebir uygunluk taşımaktadır.

Şartname Onayı İste

Geometrik & Boyutsal Ölçüler

Boyutsal Veri
Net Uzunluk (L) 2500 mm (2.50 m)
Net Yükseklik (H) 1100 mm (Zemin Üstü)
Net Ağırlık 11.5 kg (±%2 Tolerans)
Profil Kesiti 70x70x2.5 mm Kutu Profil + 150x150x8 mm Flanş + Pim Yuvaları
Zemin Sıyırıcı Payı 150 mm (Gübre tahliyesi ve yıkama boşluğu)
Aks Uyumluluğu 2.5m Standart Modüler Aks

Metalurji, Çelik Sınıfı & Mukavemet

S235JR Çelik
Çelik Standardı DIN EN 10255 / EN 10025 S235JR (St 37-2)
Akma Dayanımı (Re) ≥ 235 N/mm² (MPa)
Çekme Dayanımı (Rm) 360 - 510 N/mm² (MPa)
Dinamik Darbe Yükü 4.500 N (Küçükbaş sürü baskısına tam dayanım)
Kaynak Teknolojisi Robotik Gazaltı MAG Kaynağı (DIN EN ISO 5817 Seviye B)
Taban Flanşı 100x100 Dikmelere T-Kelepçeli Rijit Bağlantı

Sıcak Daldırma Galvaniz & Korozyon Koruması

TS EN ISO 1461
Galvaniz Standardı TS EN ISO 1461 (Sıcak Daldırma Sıvı Çinko Banyosu)
Çinko Havuz Sıcaklığı 450°C ± 5°C Saf Sıvı Çinko Havuzu
Kaplama Kalınlığı 80 - 100 µm (Mikron) Minimum Yerel Kalınlık
Çinko Yüzey Gramajı 550 - 700 g/m² Çift Yüzey Koruma
Korozyon Sınıfı ISO 12944-2 C4 / C5-I (Çok Yüksek Endüstriyel Korozif Atmosfer)
Amonyak & Asit Direnci Ahır içi yüksek NH₃ (amonyak), metan ve gübre asitlerine tam dayanım
Paslanmazlık Ömrü 15 - 20 Yıl Bakımsız ve Boyasız Kullanım

Montaj, Resmi Poz & TKDK Hibe Şartnamesi

TKDK & ÇŞB Uyumlu
ÇŞB Resmi Poz No 15.165.1001 (Galvanizli Çelik Ahır Padok İmalatı)
TKDK / IPARD III Uyumu Tedbir 101 Hayvan Refahı Yönetmeliğine %100 Uyum
Şantiye Kaynak İhtiyacı %0 (Sıfır Kaynak — Elektriksiz / Yangın Riski %0)
Bağlantı Elemanı 4.0 mm DKP Pres Soğuk Şekillendirilmiş Çift Cıvatalı T-Kelepçe
Cıvata Kalitesi DIN 933 8.8 Kalite Elektro-Galvanizli M12x45 mm + Fiberli Somun
Zemin Ankrajı M16x145 mm ETA Onaylı Sismik Çelik Dübel (120 Nm Tork)
Yangın Tepki Sınıfı EN 13501-1 Sınıf A1 (Tamamen Yanmaz Malzeme)
Üretici Garantisi Korozyona ve İmalat Hatalarına Karşı 10 Yıl Resmi Garanti
10 YIL Resmi Paslanmazlık Garantisi
80-100 µm Sıcak Daldırma Çinko Kalınlığı
15.165.1001 Çevre Şehircilik Bakanlığı Pozu
Mühendislik & Şantiye Rehberi

70x70 Küçükbaş Dikme (h:110) — Kapsamlı Teknik İnceleme

Ahır yerleşim planlaması, mukavemet hesapları, galvaniz korozyon dayanımı ve TKDK hibe uyumluluğu detayları.

01 70x70 Küçükbaş Dikme (h:110) ile Modüler ve Taşınabilir Küçükbaş Ağıl Düzeni

SerPadok 70x70x2.5 mm Küçükbaş Flanşlı / Pimli Taşıyıcı Dikme Direği, koyun ve keçi işletmelerinde doğum, aşılama, sağım ve koç katım dönemlerinde ağıl yerleşimini alet kullanmadan saniyeler içinde yeniden düzenlemenizi sağlar. Geçme pimli modüler yapısı sayesinde tek bir personel tornavida veya anahtar gerekmeden bölmeleri söküp takabilir.

02 8 cm Daraltılmış Alt Aralık ile Kuzu Kaçış Önleme ve Ezilme Koruması

Yeni doğan kuzuların standart parmaklık aralarından kaçması veya sıkışarak ezilmesi küçükbaş işletmelerinin en büyük kayıp nedenidir. SerPadok küçükbaş panellerinin alt 50 cm'lik gövdesinde boru eksen aralıkları 8 cm'ye kadar daraltılmıştır. Kuzular kaçamaz, annelerinden ayrılmaz ve ezilme riski sıfıra iner.

03 Taşınabilir Hafif Gövde (14-18 kg) ile Meraya Kolay Nakliye

Büyükbaş ekipmanlarının hantallığının aksine SerPadok küçükbaş panelleri özel ince cidarlı yüksek mukavemetli sanayi borularından imal edilmiştir. Panel başı 14-18 kg ağırlığıyla traktör römorkunda yaylaya veya açık mera otlatma alanına kolayca taşınabilir.

04 TS EN ISO 1461 Sıcak Daldırma Galvaniz ve TKDK Uyumu

Koyun gübresinin yüksek amonyak ve nem içeriğine karşı 80-100 mikron sıcak daldırma galvanizle kaplanmıştır. 15-20 yıl paslanmazlık garantisi sunar; TKDK IPARD III küçükbaş hibe projelerine %100 uyumludur.

🏗️

Projenize Özel Metraj & Parça Listesi (BOM)

Ahır ebatlarınızı veya hayvan sayınızı ileterek 3D yerleşim planı ve resmi proforma talep edebilirsiniz.

Metrajı Hesapla →
Tamamlayıcı Çözümler

İlgili Padok Modülleri & Ekipmanlar

SERPADOK™ CAD ENGINE // SP-BL-150 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK1500 mm (1.5 Metre) [1.5m / 3.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

1.50 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Buzağı locaları, revir, tohumlama koridorları ve dar geçişler için tasarlanmış 4 sıra Ø48x2.5mm çelik borulu modüler büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 4.600 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-200 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2000 mm (2 Metre) [2.0m / 4.0m / 6.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.00 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Kompakt büyükbaş karantina bölmeleri, aşı yolları ve 6 metrelik aksların 3 eşit parçaya bölünmesi için standart galvanizli bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 5.900 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-250 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2500 mm (2.5 Metre) [5.0m Aks (2x 2.5m) / 7.5m Aks (3x 2.5m)]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.50 Metre Standart Büyükbaş Besi Padok Ara Bölme Paneli

5.00m ve 7.50m standart prefabrik kolon akslarına tam oturan, 10 başlık besi grupları için en mukavim ve ekonomik büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 7.100 TL + KDV
Teknik Bilgi Bankası

Sıkça Sorulan Sorular

Padok ölçüleri, galvaniz kaplama standartları, montaj süreci ve TKDK uygunluğu hakkında merak edilenler.

Hayır. Birbirine entegre geçme pimli yapısı sayesinde hiçbir alet kullanmadan saniyeler içinde birbirine kilitlenir.
Evet. Panelin alt kısmında boru aralıkları 8 cm'ye kadar sıklaştırılmıştır; kuzu kaçışı ve sıkışması imkansızdır.
Evet. Panel başı sadece 14-18 kg ağırlığındadır, traktör römorkunda kolayca taşınarak seyyar ağıl kurulabilir.
Evet. 4 adet panel birbirine pimlenerek 1.5x1.5m veya 1.2x1.2m bireysel doğum locası oluşturulur.
Evet. TKDK Tedbir 101 küçükbaş hayvan refahı standartlarına tam uygundur.
Anında Proforma Talebi

Projenize Özel Resmi Fiyat Teklifi ve Teknik Şartname Alın

Ahır ölçülerinizi veya hayvan sayınızı iletin; uzman tarımsal yapı mühendislerimiz projenize en uygun parça ağacını (BOM), CAD yerleşim şemasını ve TKDK uyumlu proforma faturasını 15 dakika içinde hazırlasın.
