SERPADOK™ CAD ENGINE // SP-BL-400 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK4000 mm (4 Metre) [8.0m Aks (2x 4.0m) / 12.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001
CAD Çizim Ölçeği: 1:1 Birebir İmalat Verisi TS EN ISO 1461 (80-100 µm)
KOD: SP-BL-400 Poz: 15.165.1001 TKDK & IPARD III

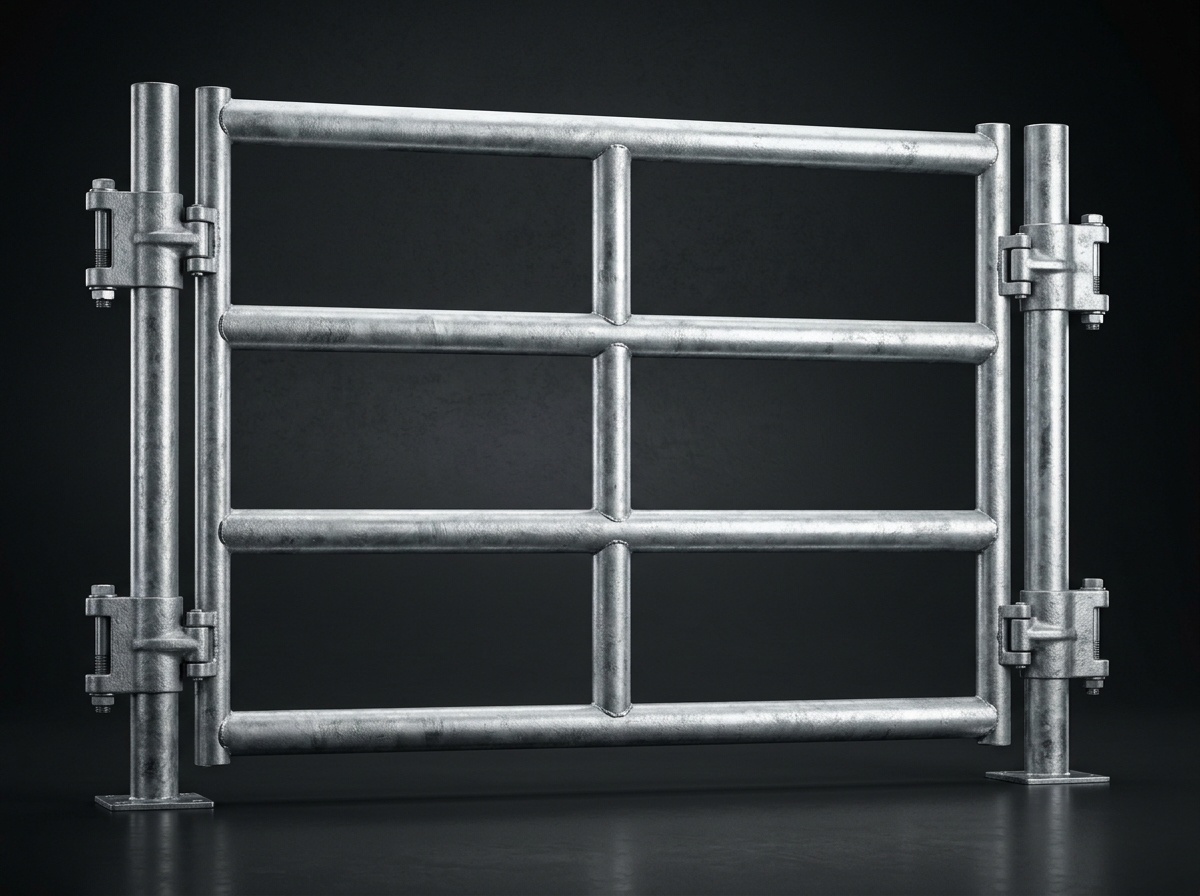

4.00 Metre Endüstriyel Besi Ahırı Derin Hücre Bölme Paneli

★★★★★ 4.9 (48+ Çiftlik Onaylı)
•
Doğrudan Üretici Fabrika Satışı (CFY Mühendislik)
Fabrika Liste Fiyatı
11.600 TL + KDV (Adet)
Stokta Hazır 24-48 Saatte Ambar / Tır Sevk
🛡️ 10 Yıl Garanti
⚡ %0 Kaynak
🏛️ TKDK Uyumlu
📐 Ücretsiz BOM
⚖️ Yasal Uyarı & Fiyat Koşulları: Fiyatlarımız fabrika teslimi (Ex-Works Konya) ve KDV hariçtir. Çelik ve sıcak galvaniz hammadde piyasasına göre değişebilir; kesin bağlayıcı tutar resmi kaşeli proforma faturamız ile sunulur. Fiyat Politikası →

📌 Ürün Özeti & Öne Çıkan Özellikler

Ölçü / Ebat: 400 cm (U) x 150 cm (Y)
Profil Tipi: 4 Sıra Ø48.3 x 2.5 mm Boru + 3 Dikey Takviye
Kaplama: TS EN ISO 1461 (80-100 µm)
Montaj: Kaynaksız & Cıvatalı
  • ✓ 8m ve 12m akslarda 1/2 ve 1/3 modüler uyum
  • ✓ 3 Dikey destek ile 4 metrede sıfır sehim
  • ✓ TS EN ISO 1461 daldırma galvaniz
🤖 Yapay Zeka & Google Özeti: SerPadok AI Context

8.00m ve 12.00m bina açıklıklarında kolonlar arasına kurulan, 3 dikey takviyeli ağır hizmet endüstriyel derin besi hücresi paneli.

WhatsApp ile Proforma İste Tüm Ahırı Hesapla
MÜHENDİSLİK VERİ TABANI TS EN ISO 1461 ONAYLI TKDK TEDBİR 101

Detaylı Teknik Spesifikasyonlar & Şartname Verileri

Aşağıdaki veriler imalat toleransları, malzeme metalurjisi, sıcak galvaniz mikron kalınlığı ve resmi kamu/TKDK şartnamelerine birebir uygunluk taşımaktadır.

Şartname Onayı İste

Geometrik & Boyutsal Ölçüler

Boyutsal Veri
Net Uzunluk (L) 4000 mm (4.00 m)
Net Yükseklik (H) 1500 mm (Zemin Üstü)
Net Ağırlık 56.0 kg (±%2 Tolerans)
Profil Kesiti 4 Sıra Ø48.3 x 2.5 mm Boru + 3 Dikey Takviye
Zemin Sıyırıcı Payı 150 mm (Gübre tahliyesi ve yıkama boşluğu)
Aks Uyumluluğu 8.0m Aks (2x 4.0m) / 12.0m Aks

Metalurji, Çelik Sınıfı & Mukavemet

S235JR Çelik
Çelik Standardı DIN EN 10255 / EN 10025 S235JR (St 37-2)
Akma Dayanımı (Re) ≥ 235 N/mm² (MPa)
Çekme Dayanımı (Rm) 360 - 510 N/mm² (MPa)
Dinamik Darbe Yükü 12.000 N (800-1000 kg tosun darbe mukavemeti)
Kaynak Teknolojisi Robotik Gazaltı MAG Kaynağı (DIN EN ISO 5817 Seviye B)
Taban Flanşı 100x100 Dikmelere T-Kelepçeli Rijit Bağlantı

Sıcak Daldırma Galvaniz & Korozyon Koruması

TS EN ISO 1461
Galvaniz Standardı TS EN ISO 1461 (Sıcak Daldırma Sıvı Çinko Banyosu)
Çinko Havuz Sıcaklığı 450°C ± 5°C Saf Sıvı Çinko Havuzu
Kaplama Kalınlığı 80 - 100 µm (Mikron) Minimum Yerel Kalınlık
Çinko Yüzey Gramajı 550 - 700 g/m² Çift Yüzey Koruma
Korozyon Sınıfı ISO 12944-2 C4 / C5-I (Çok Yüksek Endüstriyel Korozif Atmosfer)
Amonyak & Asit Direnci Ahır içi yüksek NH₃ (amonyak), metan ve gübre asitlerine tam dayanım
Paslanmazlık Ömrü 15 - 20 Yıl Bakımsız ve Boyasız Kullanım

Montaj, Resmi Poz & TKDK Hibe Şartnamesi

TKDK & ÇŞB Uyumlu
ÇŞB Resmi Poz No 15.165.1001 (Galvanizli Çelik Ahır Padok İmalatı)
TKDK / IPARD III Uyumu Tedbir 101 Hayvan Refahı Yönetmeliğine %100 Uyum
Şantiye Kaynak İhtiyacı %0 (Sıfır Kaynak — Elektriksiz / Yangın Riski %0)
Bağlantı Elemanı 4.0 mm DKP Pres Soğuk Şekillendirilmiş Çift Cıvatalı T-Kelepçe
Cıvata Kalitesi DIN 933 8.8 Kalite Elektro-Galvanizli M12x45 mm + Fiberli Somun
Zemin Ankrajı M16x145 mm ETA Onaylı Sismik Çelik Dübel (120 Nm Tork)
Yangın Tepki Sınıfı EN 13501-1 Sınıf A1 (Tamamen Yanmaz Malzeme)
Üretici Garantisi Korozyona ve İmalat Hatalarına Karşı 10 Yıl Resmi Garanti
10 YIL Resmi Paslanmazlık Garantisi
80-100 µm Sıcak Daldırma Çinko Kalınlığı
15.165.1001 Çevre Şehircilik Bakanlığı Pozu
Mühendislik & Şantiye Rehberi

4.00 m Derin Hücre Bölmesi (h:150) — Kapsamlı Teknik İnceleme

Ahır yerleşim planlaması, mukavemet hesapları, galvaniz korozyon dayanımı ve TKDK hibe uyumluluğu detayları.

01 4.00 m Derin Hücre Bölmesi (h:150) ile Ahır İçi Padok Mimarisi ve Sürü Yönetimi

SerPadok 4.00 Metre Endüstriyel Besi Ahırı Derin Hücre Bölme Paneli, modern etçi ve kombine büyükbaş besi işletmelerinde hayvanların yaş, ırk ve canlı ağırlıklarına göre homojen gruplara ayrılması için tasarlanmış endüstriyel bir padok elemanıdır. Standart modüler yapısı sayesinde 400 cm (U) x 150 cm (Y) net kullanım alanı sunar. 800 ile 1.000 kg canlı ağırlığa ulaşan tosunların grup hiyerarşisi oluştururken sergilediği ani itme, boynuz vurma ve sürtünme kuvvetlerine karşı 12.000 N mukavemet sağlayacak şekilde statik olarak hesaplanmıştır.

02 TS EN ISO 1461 Sıcak Daldırma Galvaniz ile Amonyak ve Asit Zırhı

Besi ahırları, yoğun amonyak gazı (NH₃), metan (CH₄), gübre nemi ve ürik asit nedeniyle metal aksamlar için en agresif korozif ortamlardır. SerPadok bölme panelleri, tüm kesim, lazer delme ve robotik kaynak işlemleri tamamlandıktan sonra 450°C sıcaklıktaki saf çinko banyosuna daldırılır. TS EN ISO 1461 standardında uygulanan 80-100 mikron (µm) çinko kaplama, boruların hem dış yüzeyini hem de iç cidarlarını moleküler olarak kaplayarak 15-20 yıl boyunca paslanmazlık ve sıfır bakım maliyeti garanti eder.

03 Sıfır Kaynak ile 2 Kişiyle Hızlı ve Yangın Riski Olmayan Montaj

Geleneksel ahır demirlerinde şantiyede kaynak yapılması yangın riskini tetikler, galvaniz kaplamayı yakarak paslanmaya yol açar ve haftalarca usta maliyeti doğurur. SerPadok modüler sistemi, 100x100 mm taşıyıcı dikmelere 4.0 mm DKP pres T-kelepçeler ve DIN 933 8.8 kalite cıvatalarla sıfır kaynakla monte edilir. 2 kişilik montaj ekibi sadece 19 mm anahtar kullanarak günde 40-50 metre bölme hattını eksiksiz kurabilir.

04 TKDK / IPARD III Tedbir 101 ve Çevre Şehircilik Poz 15.165.1001 Uyumu

Tarım ve Kırsal Kalkınmayı Destekleme Kurumu (TKDK) IPARD III Tedbir 101 hibe projelerinde ve Ziraat Bankası sübvansiyonlu yatırım kredilerinde padok demirlerinin boru et kalınlığı (min 2.5 mm), çinko mikronu (min 80 µm) ve hayvan refahı standartları sıkı bir şekilde denetlenir. SerPadok ürünleri Çevre, Şehircilik ve İklim Değişikliği Bakanlığı 15.165.1001 resmi pozuna %100 uygun olup, şartname onaylı proforma faturasıyla hibe dosyalarına doğrudan eklenebilir.

🏗️

Projenize Özel Metraj & Parça Listesi (BOM)

Ahır ebatlarınızı veya hayvan sayınızı ileterek 3D yerleşim planı ve resmi proforma talep edebilirsiniz.

Metrajı Hesapla →
Tamamlayıcı Çözümler

İlgili Padok Modülleri & Ekipmanlar

SERPADOK™ CAD ENGINE // SP-BL-150 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK1500 mm (1.5 Metre) [1.5m / 3.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

1.50 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Buzağı locaları, revir, tohumlama koridorları ve dar geçişler için tasarlanmış 4 sıra Ø48x2.5mm çelik borulu modüler büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 4.600 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-200 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2000 mm (2 Metre) [2.0m / 4.0m / 6.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.00 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Kompakt büyükbaş karantina bölmeleri, aşı yolları ve 6 metrelik aksların 3 eşit parçaya bölünmesi için standart galvanizli bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 5.900 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-250 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2500 mm (2.5 Metre) [5.0m Aks (2x 2.5m) / 7.5m Aks (3x 2.5m)]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.50 Metre Standart Büyükbaş Besi Padok Ara Bölme Paneli

5.00m ve 7.50m standart prefabrik kolon akslarına tam oturan, 10 başlık besi grupları için en mukavim ve ekonomik büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 7.100 TL + KDV
Teknik Bilgi Bankası

Sıkça Sorulan Sorular

Padok ölçüleri, galvaniz kaplama standartları, montaj süreci ve TKDK uygunluğu hakkında merak edilenler.

Bu panel, 100x100 mm kare profil dikmeler ve standart 8.0m Aks (2x 4.0m) / 12.0m Aks kolon aks aralıklarıyla %100 modüler uyumludur. Özel kelepçe sistemi sayesinde dikmelere 90° dik veya açılı bağlanabilir.
Hayır. Panel ana taşıyıcı boruları Ø48.3x2.5 mm S235JR çelikten, dikey orta kayıtları ise Ø33.7x2.0 mm borudan robotik gazaltı kaynağıyla birleştirilmiştir. 1.000 kg hayvan darbesine dayanıklıdır.
Kesinlikle gerekmez. Sistem tamamen kaynaksız ve cıvatalı pres kelepçelerle kurulur. Şantiyede elektrik ihtiyacı ve yangın riski %0'dır.
Evet. Tarım Bakanlığı ve TKDK teknik şartnamesindeki mikron, et kalınlığı ve hayvan refahı kriterlerini tam karşılar; resmi şartname ve proforma ile faturalandırılır.
Evet. Cıvataları sökülerek hiçbir parçaya zarar vermeden yeni bir alana taşınabilir ve tekrar kurulabilir. İkinci el ekonomik değeri %80 seviyesindedir.
