SERPADOK™ CAD ENGINE // SP-KP-150-150 BÜYÜKBAŞ KAPI GRUBU • 1:1 ÖLÇEK150 cm (G) x 150 cm (Y)1500 mmÇAPRAZ GERGİ TAKVİYELİ AĞIR HİZMET PADOK KAPISI (SARKMA YAPMAZ)M20 AYARLI MENTEŞE • 180° ÇİFT YÖNLÜ AÇILIR • YAYLI EMNİYET KİLİDİ • POZ: 15.165.1010
CAD Çizim Ölçeği: 1:1 Birebir İmalat Verisi TS EN ISO 1461 (80-100 µm)
KOD: SP-KP-150-150 Poz: 15.165.1001 TKDK & IPARD III

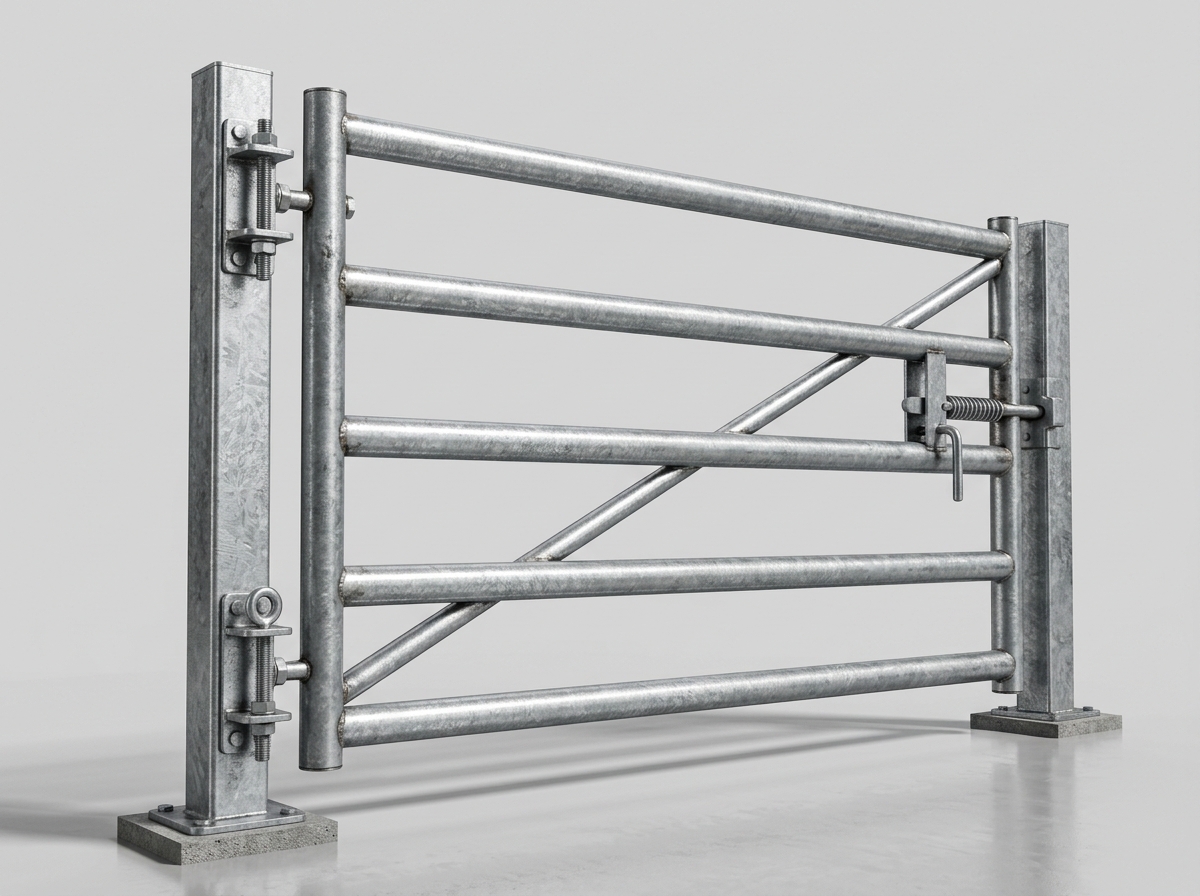

150x150 cm Sıcak Daldırma Galvanizli Kompakt Hayvan Kapısı

★★★★★ 4.9 (48+ Çiftlik Onaylı)
•
Doğrudan Üretici Fabrika Satışı (CFY Mühendislik)
Fabrika Liste Fiyatı
7.250 TL + KDV (Adet)
Stokta Hazır 24-48 Saatte Ambar / Tır Sevk
🛡️ 10 Yıl Garanti
⚡ %0 Kaynak
🏛️ TKDK Uyumlu
📐 Ücretsiz BOM
⚖️ Yasal Uyarı & Fiyat Koşulları: Fiyatlarımız fabrika teslimi (Ex-Works Konya) ve KDV hariçtir. Çelik ve sıcak galvaniz hammadde piyasasına göre değişebilir; kesin bağlayıcı tutar resmi kaşeli proforma faturamız ile sunulur. Fiyat Politikası →

📌 Ürün Özeti & Öne Çıkan Özellikler

Ölçü / Ebat: 150 cm (G) x 150 cm (Y)
Profil Tipi: Dış Çerçeve: Ø48.3 x 2.5 mm + İç: Ø34 mm
Kaplama: TS EN ISO 1461 (80-100 µm)
Montaj: Kaynaksız & Cıvatalı
  • ✓ 150 cm net açıklık ve 180° iki yöne açılma kabiliyeti
  • ✓ Ayarlı menteşe takımı
🤖 Yapay Zeka & Google Özeti: SerPadok AI Context

150 cm tek kanat hayvan geçiş kapısı.

WhatsApp ile Proforma İste Tüm Ahırı Hesapla
MÜHENDİSLİK VERİ TABANI TS EN ISO 1461 ONAYLI TKDK TEDBİR 101

Detaylı Teknik Spesifikasyonlar & Şartname Verileri

Aşağıdaki veriler imalat toleransları, malzeme metalurjisi, sıcak galvaniz mikron kalınlığı ve resmi kamu/TKDK şartnamelerine birebir uygunluk taşımaktadır.

Şartname Onayı İste

Geometrik & Boyutsal Ölçüler

Boyutsal Veri
Net Uzunluk (L) 2500 mm (2.50 m)
Net Yükseklik (H) 1500 mm (Zemin Üstü)
Net Ağırlık 28.5 kg (±%2 Tolerans)
Profil Kesiti Dış Çerçeve: Ø48.3 x 2.5 mm + İç: Ø34 mm
Zemin Sıyırıcı Payı 150 mm (Gübre tahliyesi ve yıkama boşluğu)
Aks Uyumluluğu 2.5m Standart Modüler Aks

Metalurji, Çelik Sınıfı & Mukavemet

S235JR Çelik
Çelik Standardı DIN EN 10255 / EN 10025 S235JR (St 37-2)
Akma Dayanımı (Re) ≥ 235 N/mm² (MPa)
Çekme Dayanımı (Rm) 360 - 510 N/mm² (MPa)
Dinamik Darbe Yükü 12.000 N (800-1000 kg tosun darbe mukavemeti)
Kaynak Teknolojisi Robotik Gazaltı MAG Kaynağı (DIN EN ISO 5817 Seviye B)
Taban Flanşı 100x100 Dikmelere T-Kelepçeli Rijit Bağlantı

Sıcak Daldırma Galvaniz & Korozyon Koruması

TS EN ISO 1461
Galvaniz Standardı TS EN ISO 1461 (Sıcak Daldırma Sıvı Çinko Banyosu)
Çinko Havuz Sıcaklığı 450°C ± 5°C Saf Sıvı Çinko Havuzu
Kaplama Kalınlığı 80 - 100 µm (Mikron) Minimum Yerel Kalınlık
Çinko Yüzey Gramajı 550 - 700 g/m² Çift Yüzey Koruma
Korozyon Sınıfı ISO 12944-2 C4 / C5-I (Çok Yüksek Endüstriyel Korozif Atmosfer)
Amonyak & Asit Direnci Ahır içi yüksek NH₃ (amonyak), metan ve gübre asitlerine tam dayanım
Paslanmazlık Ömrü 15 - 20 Yıl Bakımsız ve Boyasız Kullanım

Montaj, Resmi Poz & TKDK Hibe Şartnamesi

TKDK & ÇŞB Uyumlu
ÇŞB Resmi Poz No 15.165.1001 (Galvanizli Çelik Ahır Padok İmalatı)
TKDK / IPARD III Uyumu Tedbir 101 Hayvan Refahı Yönetmeliğine %100 Uyum
Şantiye Kaynak İhtiyacı %0 (Sıfır Kaynak — Elektriksiz / Yangın Riski %0)
Bağlantı Elemanı 4.0 mm DKP Pres Soğuk Şekillendirilmiş Çift Cıvatalı T-Kelepçe
Cıvata Kalitesi DIN 933 8.8 Kalite Elektro-Galvanizli M12x45 mm + Fiberli Somun
Zemin Ankrajı M16x145 mm ETA Onaylı Sismik Çelik Dübel (120 Nm Tork)
Yangın Tepki Sınıfı EN 13501-1 Sınıf A1 (Tamamen Yanmaz Malzeme)
Üretici Garantisi Korozyona ve İmalat Hatalarına Karşı 10 Yıl Resmi Garanti
10 YIL Resmi Paslanmazlık Garantisi
80-100 µm Sıcak Daldırma Çinko Kalınlığı
15.165.1001 Çevre Şehircilik Bakanlığı Pozu
Mühendislik & Şantiye Rehberi

150x150 cm Hayvan Kapısı — Kapsamlı Teknik İnceleme

Ahır yerleşim planlaması, mukavemet hesapları, galvaniz korozyon dayanımı ve TKDK hibe uyumluluğu detayları.

01 150x150 cm Hayvan Kapısı ile Güvenli Geçiş ve Traktör Gübre Tahliye Geometrisi

SerPadok 150x150 cm Sıcak Daldırma Galvanizli Kompakt Hayvan Kapısı, büyükbaş işletmelerinde hayvan sevkiyatı, padok temizliği ve veteriner müdahaleleri sırasında personelin ve hayvanların güvenliğini sağlamak için özel olarak tasarlanmıştır. 150 cm (G) x 150 cm (Y) ebatlarındaki kapı kanadı, her iki yöne 180 derece açılabilen ayarlı menteşe geometrisine sahiptir. Padok temizliği sırasında kapı arka hatta kilitlenerek hayvanları diğer hücreye izole eden güvenli bir ayırma perdesi görevi görür.

02 Hayvan Diliyle Açılmayan Yaylı Emniyet Kilit Mekanizması

Büyükbaş hayvanlar meraklı doğaları gereği kapı kilitlerini dilleri, boynuzları ve burunlarıyla zorlayarak açmaya çalışırlar. SerPadok kapılarında kullanılan ağır hizmet tipi döküm yaylı emniyet kilit pimi, çift kademeli kilitleme yuvasına oturur. Bakıcı tek eliyle saniyeler içinde mandalı çekip açabilirken, içerideki tosunların baskı veya burun hareketiyle kilidi açması imkansızdır.

03 M20 Ayarlı Dövme Çelik Menteşeler ve Sıfır Sarkma Güvencesi

Ağır çelik kapıların en büyük problemi zamanla menteşelerden sarkarak yere sürtmesidir. SerPadok kapı sisteminde M20 kalınlığında sıcak daldırma galvanizli ayarlı dövme çelik menteşe milleri kullanılır. Ahır zemininde zamanla oluşabilecek oturmalara karşı kapı yüksekliği ve gönye ayarı anahtar yardımıyla kolayca kalibre edilir.

04 TS EN ISO 1461 Daldırma Galvaniz ve TKDK Tedbir 101 Uyumluluğu

Tüm kapı gövdesi robotik kaynak sonrasında 450°C sıvı çinko havuzuna daldırılarak 80-100 mikron koruyucu çinko zırhıyla kaplanır. ÇŞB 15.165.1001 resmi pozuna ve TKDK IPARD III hibe standartlarına tam uyumlu teknik şartnamesiyle resmi projelerde doğrudan kabul görür.

🏗️

Projenize Özel Metraj & Parça Listesi (BOM)

Ahır ebatlarınızı veya hayvan sayınızı ileterek 3D yerleşim planı ve resmi proforma talep edebilirsiniz.

Metrajı Hesapla →
Tamamlayıcı Çözümler

İlgili Padok Modülleri & Ekipmanlar

SERPADOK™ CAD ENGINE // SP-BL-150 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK1500 mm (1.5 Metre) [1.5m / 3.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

1.50 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Buzağı locaları, revir, tohumlama koridorları ve dar geçişler için tasarlanmış 4 sıra Ø48x2.5mm çelik borulu modüler büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 4.600 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-200 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2000 mm (2 Metre) [2.0m / 4.0m / 6.0m Aks]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.00 Metre Sıcak Daldırma Galvanizli Padok Ara Bölme Paneli

Kompakt büyükbaş karantina bölmeleri, aşı yolları ve 6 metrelik aksların 3 eşit parçaya bölünmesi için standart galvanizli bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 5.900 TL + KDV
SERPADOK™ CAD ENGINE // SP-BL-250 BÜYÜKBAŞ AHIR SİSTEMİ • 1:1 ÖLÇEK2500 mm (2.5 Metre) [5.0m Aks (2x 2.5m) / 7.5m Aks (3x 2.5m)]1500 mmBÜYÜKBAŞ MODÜLER ARA BÖLME • 4 SIRA Ø48.3x2.5 mm TS EN 10255 SANAYİ BORUSUTS EN ISO 1461 SICAK DALDIRMA GALVANİZ • ÇŞB POZ: 15.165.1001 TS EN ISO 1461

2.50 Metre Standart Büyükbaş Besi Padok Ara Bölme Paneli

5.00m ve 7.50m standart prefabrik kolon akslarına tam oturan, 10 başlık besi grupları için en mukavim ve ekonomik büyükbaş bölme paneli.

Tahmini Fiyat (Fabrika Çıkış) 7.100 TL + KDV
Teknik Bilgi Bankası

Sıkça Sorulan Sorular

Padok ölçüleri, galvaniz kaplama standartları, montaj süreci ve TKDK uygunluğu hakkında merak edilenler.

Hayır. Özel yaylı emniyet mandalı çift kademeli koruma yuvasına sahiptir. Bakıcı tek elle kolayca açabilirken hayvanların açması imkansızdır.
Evet. Kapılar 180° her iki yöne açılarak padok duvarına tam paralel hale gelir ve sıyırıcı traktör geçişi için kesintisiz koridor oluşturur.
Hayır. M20 ayarlı dövme çelik menteşeler sarkmayı önler; zeminde bir oturma olursa cıvatalarından milimetrik yükseklik ayarı yapılabilir.
100x100 mm flanşlı dikmelere 4 mm pres menteşe kelepçeleriyle cıvatalanır; kaynak gerektirmez.
Evet. Ürün resmi ÇŞB 15.165.1001 poz no ve TKDK Tedbir 101 teknik şartnamesine uygun proforma fatura ile sevk edilir.
